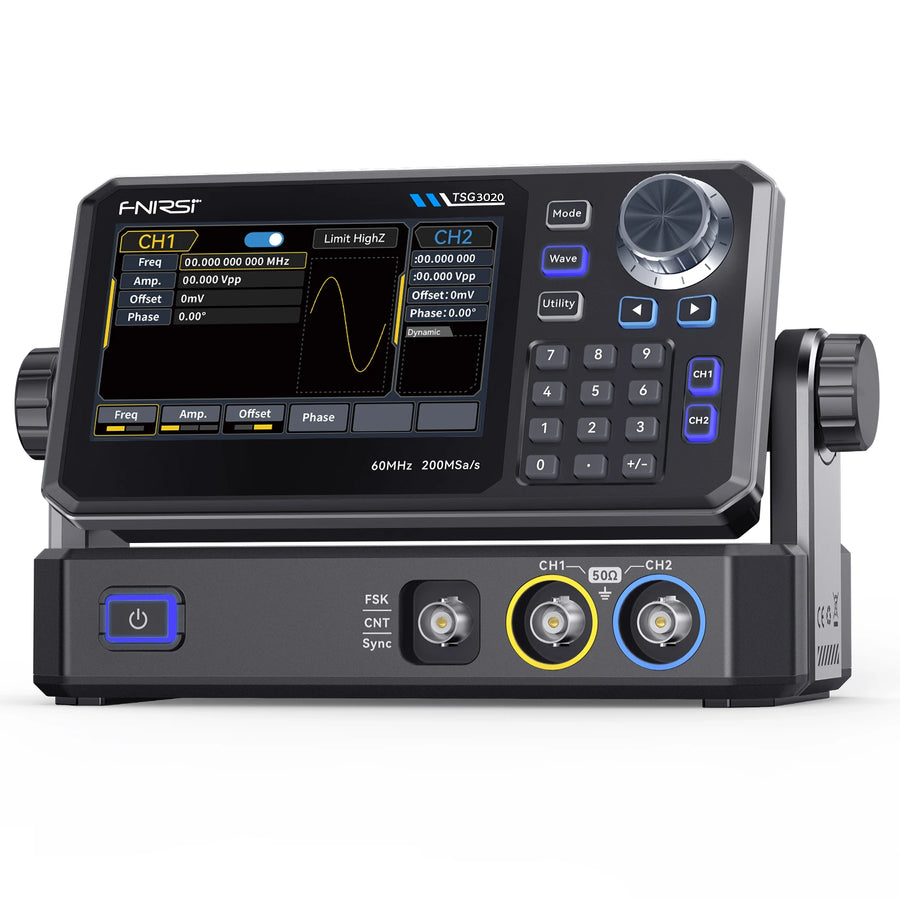

FNIRSI TSG-3020 2 Kanallı 30MHz 200MSa/s Fonksiyon Sinyal Jeneratörü
FNIRSI TSG3020 2 Kanallı 30MHz 200MSa/s Fonksiyon Sinyal Jeneratörü
FNIRSI TSG3020, çift kanallı yapısı ve gelişmiş DDS mimarisi sayesinde hassas ve kararlı sinyal üretimi sunan profesyonel bir fonksiyon jeneratörüdür. 200 MSa/s örnekleme hızı ve 14 bit çözünürlüğü ile düşük distorsiyonlu dalga formları üretir. 30 MHz’e kadar frekans kapasitesi ve yüksek çıkış genliği desteği sayesinde Ar-Ge laboratuvarlarından eğitim ortamlarına, otomatik test sistemlerinden RF uygulamalarına kadar geniş bir kullanım alanı sunar.
Özellikler
- 2 bağımsız çıkış kanalı (2CH)
- 30 MHz’e kadar maksimum çıkış frekansı
- 200 MSa/s yüksek hızlı örnekleme
- 14 bit dikey çözünürlük
- 20 Vpp’ye kadar ayarlanabilir çıkış seviyesi
- Sinüs, kare, rampa, darbe, gürültü ve DC dahil çoklu standart dalga formları
- Kullanıcı tanımlı (arbitrary) dalga formu oluşturma desteği
- ZeroSurge teknolojisi ile ≤%1 overshoot ve ≤13,5 ns kenar süresi
- VeriPoint teknolojisi: 1 µSa/s – 200 MSa/s örnekleme aralığı ve <200 ps jitter
- AM, FM, PM, FSK, ASK ve PSK modülasyon seçenekleri
- 1 ms – 500 s aralığında lineer veya logaritmik frekans tarama
- 100 mHz – 100 MHz ölçüm aralığına sahip 7 haneli frekans sayacı
- 1 mVpp – 10 Vpp (50 Ω) hassas çıkış ayarı
- ≤ -125 dBc/Hz faz gürültüsü (@10 MHz, 10 kHz ofset)
- < -40 dBc harmonik distorsiyon
- 4.3 inç TFT-LCD dokunmatik ekran
- Canlı dalga formu görüntüleme
- Kanal izolasyonu ve entegre çıkış koruma devreleri
- 24 adede kadar dalga formu saklama kapasitesi
- Sürekli, kapılı, modülasyonlu ve tarama çalışma modları
- Alüminyum gövde, etkin ısı dağıtımı ve sessiz fan sistemi
Kullanım Alanları
- Elektronik tasarım ve geliştirme laboratuvarları
- Teknik eğitim ve üniversite uygulamaları
- Filtre ve devre frekans yanıt testleri
- RF ve dijital iletişim deneyleri
- Otomatik test ve ölçüm sistemleri
Avantajları
- Düşük bozulma oranı ile temiz sinyal üretimi
- Geniş modülasyon ve tarama kabiliyeti
- Dokunmatik ekran sayesinde hızlı parametre ayarı
- Kompakt ölçüler ve sağlam metal yapı
- Laboratuvar ve saha koşullarına uygun güvenilir tasarım
Açıklama: FNIRSI TSG3020, yüksek hassasiyetli ve stabil sinyal üretimi gerektiren uygulamalar için geliştirilmiş çok yönlü bir fonksiyon jeneratörüdür. Gelişmiş modülasyon özellikleri, geniş frekans aralığı ve kullanıcı dostu arayüzü ile elektronik test ve analiz süreçlerinde güvenilir performans sağlar.
