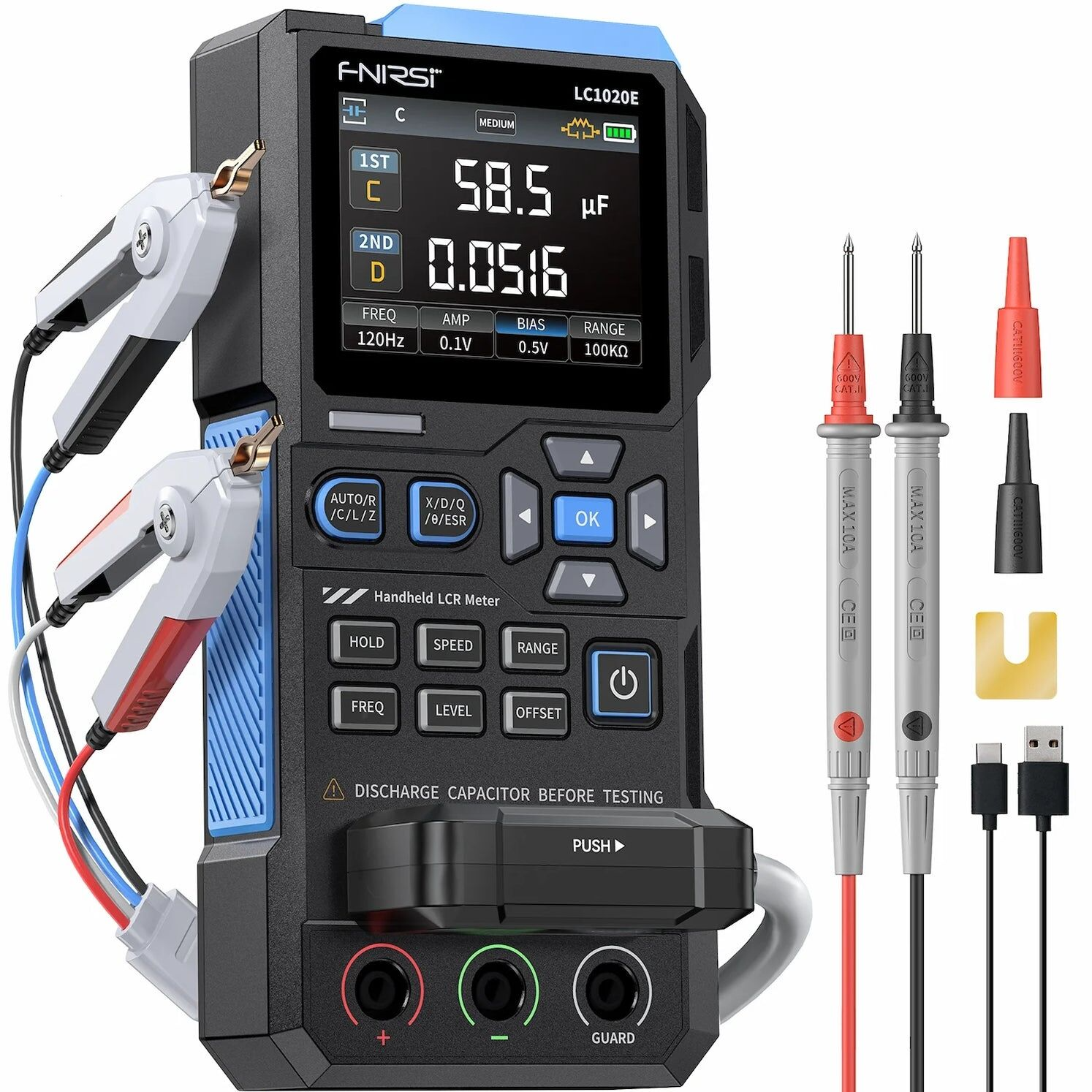

FNIRSI LC1020E Yüksek Hassasiyetli Taşınabilir LCR/ESR Ölçer
FNIRSI LC1020E, elektronik bileşenlerin yüksek doğrulukla test edilmesi için tasarlanmış profesyonel bir LCR/ESR ölçüm cihazıdır. 4,5 basamaklı yüksek çözünürlüğü, ±0,3% temel doğruluğu, 100Hz–100kHz arası 5 test frekansı ve 0,1V/0,3V/0,6V RMS test seviyeleri ile laboratuvar, üretim hattı ve saha ölçümlerinde maksimum hassasiyet sunar. R/L/C/Z ölçümlerini ana parametre olarak gösterirken X/D/Q/θ/ESR gibi ikincil parametreleri aynı ekranda sunarak bileşen karakterizasyonunu detaylı biçimde gerçekleştirir. 4 telli Kelvin bağlantı desteği, açık/kısa devre kalibrasyonu ve dahili bias gerilimi sayesinde kararlı ve tekrarlanabilir ölçüm sonuçları elde edilir.
Özellikler
- Model: FNIRSI LC1020E
- Ekran: 2.8 inç TFT LCD
- Ekran Çözünürlüğü: Ana parametre 4.5 basamak, ikincil parametre 4.5 basamak
- Test Frekansları: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
- Temel Doğruluk: ±0.3%
- Ölçüm Parametreleri – Ana: AUTO / R / C / L / Z
- Ölçüm Parametreleri – İkincil: X / D / Q / θ / ESR
- Kapasitans Ölçüm Aralığı: 1pF – 100mF (0.3% – 5% doğruluk)
- Endüktans Ölçüm Aralığı: 1µH – 100H (0.3% – 4% doğruluk)
- Direnç Ölçüm Aralığı: 10mΩ – 10MΩ (0.2% – 5% doğruluk)
- Dahili Bias Voltajı: 0.0V / 0.5V
- Test Seviyeleri: 0.1V, 0.3V, 0.6V
- Test Terminal Yapısı: 3-terminal ve 5-terminal (4 telli Kelvin desteği)
- Kalibrasyon: Açık devre ve kısa devre kalibrasyonu
- Kıyaslama Fonksiyonu: Nominal değere göre yüzde fark göstergesi (0.1%–99.9%)
- Fonksiyon Kaydı: Başarılı / başarısız ölçüm sayımı
- Çıkış Empedansı: 100Ω
- İletişim Arayüzü: USB Type-C (sanal seri port)
- Ek Özellikler: Dil ayarı, parlaklık kontrolü, ses, otomatik kapanma, sistem bilgisi
- Batarya: 3.7V 3000mAh Li-ion
- Kullanım Süresi: Kablosuz kullanım destekler

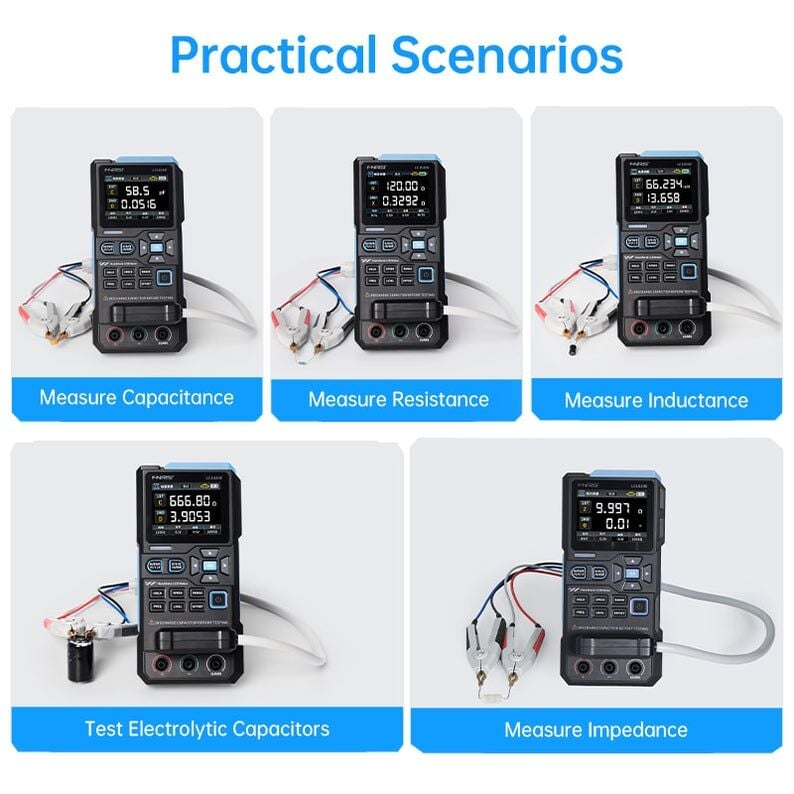

Kullanım Alanları
- Elektronik komponent testleri (R/L/C/ESR)
- Üretim hatlarında toplu kalite kontrol testleri
- Laboratuvar ortamında hassas LCR ölçümleri
- Onarım ve bakım süreçlerinde bileşen doğrulama
- Prototip geliştirme, Ar-Ge çalışmalarında komponent karakterizasyonu
- Saha mühendisliği için taşınabilir LCR/ESR ölçümü
Avantajları
- 4.5 basamak çözünürlük ve ±0.3% doğruluk ile yüksek hassasiyetli ölçüm sağlar.
- R/L/C/Z ana parametre + X/D/Q/θ/ESR ikincil parametreleri aynı ekranda gösterir.
- 5 farklı test frekansı ve 3 test seviyesi ile geniş uyumluluk sunar.
- Açık/kısa devre kalibrasyonu sayesinde sistem hatalarını ortadan kaldırır.
- 4 telli Kelvin bağlantı ile düşük direnç ve düşük ESR ölçümlerinde üstün doğruluk sağlar.
- Nominal değer kıyaslama modu ile seri üretim testlerinde hızlı geçme/kalmama kontrolü yapılabilir.
- Taşınabilir tasarım, TFT ekran ve güçlü batarya ile saha kullanımına son derece uygundur.
- USB Type-C üzerinden veri aktarımı ve firmware desteği ile modern bağlantı seçenekleri sunar.
Açıklama: FNIRSI LC1020E, elektronik bileşenlerde yüksek doğruluk gerektiren LCR/ESR ölçümleri için geliştirilmiş profesyonel bir test cihazıdır. Geniş test frekansı seçenekleri, detaylı parametre görüntüleme yapısı, Kelvin bağlantı desteği ve hassas kalibrasyon özellikleri sayesinde hem laboratuvar hem de üretim hattı hem de saha mühendisliği ortamlarında güvenilir sonuçlar verir.
