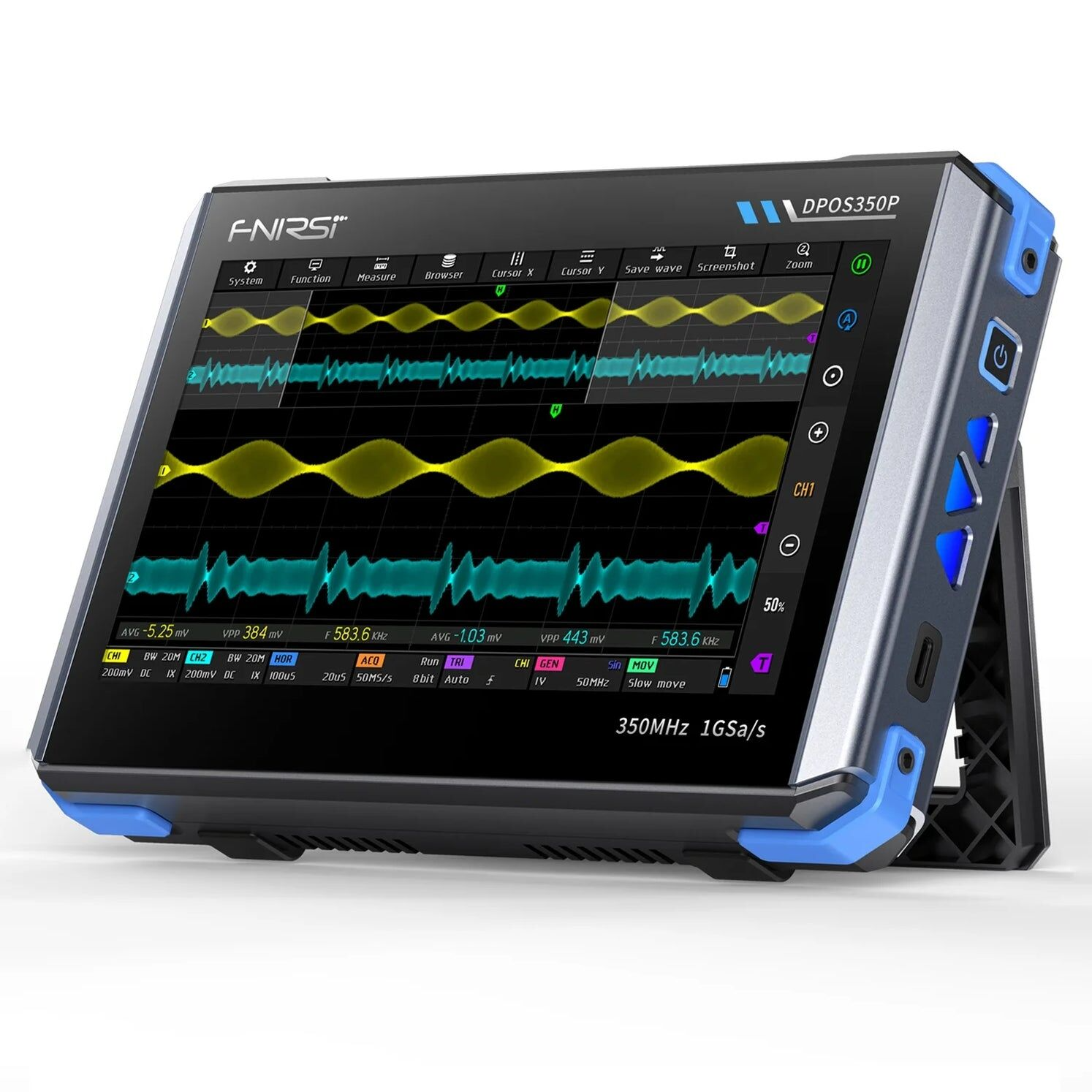

FNIRSI DPOS350P 350MHz 4'ü 1 Arada Tablet Osiloskop

FNIRSI DPOS350P 350MHz 4'ü 1 Arada Portatif Osiloskop ve Sinyal Jeneratörü

FNIRSI DPOS350P, endüstriyel bakım, Ar-Ge, eğitim ve laboratuvar uygulamalarında kullanılmak üzere tasarlanmış, 4’ü 1 arada yüksek performanslı bir test ve ölçüm cihazıdır. 350MHz bant genişliğine sahip dijital osiloskop, 50MHz sinyal jeneratörü, 200KHz~350MHz spektrum analizörü, frekans tepki analizörü, sayısal multimetre ve 30V/3A ayarlanabilir güç kaynağını tek gövdede birleştirerek kompakt ve taşınabilir bir çözüm sunar.

Özellikler

• Marka: FNIRSI
• Model: DPOS350P
• 4’ü 1 arada tasarım: Osiloskop + sinyal jeneratörü + spektrum analizörü + frekans tepki analizörü (ek olarak multimetre ve güç kaynağı fonksiyonları)
• 7 inç IPS tam görüş açılı dokunmatik ekran, 1024 × 600 piksel çözünürlük
• Kapasitif dokunmatik ekran ile hızlı ve pratik kontrol
• Gerçek zamanlı örnekleme hızı: 1GSPS
• Analog bant genişliği: 350MHz
• Dalga formu yenileme oranı: Saniyede 50.000 dalga formu (maksimum)
• Analog kanal sayısı: 2 kanal
• Yükselme süresi: 1ns
• Maksimum örnekleme hızı: 1GSPS
• Hafıza derinliği: 47Kpts
• Giriş empedansı: 1MΩ / 14pF
• Zaman tabanı aralığı: 5ns ~ 50s
• Dikey hassasiyet: 2mV ~ 20V (1X prob için)
• Dikey aralık: 16mV ~ 160V (1X prob için)
• DC doğruluk (osiloskop): ±2%
• Zaman doğruluğu: ±0.01%
• Giriş bağlantı tipi: DC / AC
• Prob zayıflatma oranları: 1X / 10X / 100X
• Donanım bant genişliği limiti: 150M / 20M seçilebilir
• Yüksek çözünürlük modu: 8bit ~ 16bit
• Parametre ölçümleri: 12 farklı ölçüm parametresi desteği
• Tetikleme türü: Dijital tetikleme
• Tetikleme kanalları: CH1 / CH2
• Tetikleme modları: Otomatik / Tek / Normal
• Frekans tepki analizörü frekans aralığı: 100Hz ~ 50MHz
• Spektrum analizörü frekans aralığı: 200KHz ~ 350MHz (EMI, RF ve yüksek frekans sinyalleri için)
• Cihaz 400V’a kadar yüksek voltaj girişine dayanıklıdır (maksimum 400V, üzerine çıkılmamalıdır)
• Yüksek gerilim koruma sistemi, çok kademeli izolasyon, aşırı gerilim koruması, yanma koruması, voltaj regülasyonu ve ESD bastırma devreleri ile uzun ömürlü kullanım
• Sayısal multimetre fonksiyonları: DC/AC voltaj, direnç, kapasitans, frekans, görev döngüsü, diyot ve süreklilik testleri, True RMS ölçüm
• DC voltaj ölçüm aralığı: 500mV ~ 400V
• AC voltaj ölçüm aralığı: 500mV ~ 400V
• Direnç ölçüm aralığı: 500Ω ~ 40MΩ
• Kapasitans ölçüm aralığı: 51.2nF ~ 1000µF
• Frekans ölçüm aralığı: 1Hz ~ 60MHz
• Görev döngüsü ölçüm aralığı: 0% ~ 99%
• Diyot ve süreklilik testi: Var
• True RMS ölçümü: Var
• Multimetre DC doğruluğu: ±(0.5% + 2)
• Entegre güç kaynağı çıkış kanalı: 1 kanal
• Güç kaynağı çıkış voltajı: 0V ~ 30V
• Güç kaynağı çıkış akımı: 0A ~ 3A
• Çözünürlük (güç kaynağı): 10mV / 1mA
• Voltaj kararlılığı: ±(0.5% + 2)
• Akım kararlılığı: ±(0.5% + 2)
• Sinyal üreteci dalga türleri: Sine (sinüs), kare, üçgen
• Sinyal üreteci frekans aralığı: 1Hz ~ 25MHz
• Sinyal üreteci çıkış genliği: 0V ~ 20Vp-p
• Ofset voltajı: ±10V
• Dalga çözünürlüğü: 1Hz
• Çıkış empedansı: 50Ω
• Frekans doğruluğu: ±20ppm
• Dalga hafıza kapasitesi: 4Kpts
• Güç açılış konfigürasyonu: 5 hazır ayar
• Şarj gereksinimi: QC18W - 12V/1.5A (Type-C bağlantı)
• Pil kapasitesi: 3.7V, 8000mAh lityum pil
• Tam şarj süresi: Yaklaşık 2 saat (QC18W hızlı şarj ile)
• Bekleme süresi / çalışma süresi: Yaklaşık 3 saat
• Toplam güç tüketimi: 10W
• Soğutma sistemi: Hava soğutma
• Otomatik kapanma: 15 dakika ~ 1 saat arası ayarlanabilir veya kapalı
• Yazılım güncelleme: .iso imaj dosyası üzerinden güncelleme desteği
• USB bağlantı portu: USB veri çıkışı ile PC’ye veri aktarımı
• Dahili hafıza: 500 adet dalga formu ve 90 adet ekran görüntüsü saklanabilir
• Depolama sıcaklığı: -20℃ ~ 60℃
• Boyutlar: 190 × 128 × 37 mm (kompakt ve taşınabilir yapı)
• Dil seçenekleri: Çince, İngilizce, Rusça, Portekizce
• Kutu içeriği: DPOS350P cihaz gövdesi, QC18W hızlı şarj adaptörü (US/EU fiş), 350MHz prob x2, taşıma çantası, timsah klipsi, USB veri kablosu, kullanım kılavuzu ve orijinal paket kutusu
• Güvenlik uyarıları: Her iki kanal kullanıldığında prob toprak uçlarının aynı potansiyele bağlanması zorunludur; 400V üzeri sinyal girişlerinden kaçınılmalı ve yüksek frekanslı/yüksek voltajlı ölçümlerde 100X veya 1000X prob kullanılmalıdır.

Kullanım Alanları

• Elektronik Ar-Ge laboratuvarlarında devre analizi, prototip geliştirme ve sinyal inceleme işlemleri
• Endüstriyel bakım ve arıza tespit çalışmalarında (elektrik panoları, motor sürücüleri, güç kaynakları vb.)
• Üretim hatlarında kalite kontrol ve fonksiyon testleri
• Eğitim kurumlarında osiloskop, sinyal jeneratörü ve spektrum analizörü uygulamalı eğitimleri
• EMI ve RF sinyal analizi gereken haberleşme ve RF projeleri
• Gömülü sistemler, mikrodenetleyici ve FPGA tabanlı projelerde sinyal doğrulama ve zamanlama analizi
• Güç elektroniği, inverter ve SMPS tasarımlarında dalga formu izleme ve yük testleri
• Servis ve kalibrasyon atölyelerinde portatif, çok fonksiyonlu test cihazı ihtiyacı

Avantajları

• Tek cihazda osiloskop, sinyal jeneratörü, spektrum analizörü, frekans tepki analizörü, multimetre ve güç kaynağı sunarak laboratuvar ekipmanı ihtiyacını azaltır.
• 350MHz bant genişliği ve 1GSPS örnekleme hızı ile karmaşık ve yüksek frekanslı sinyallerin detaylı analizine imkân tanır.
• 7 inç IPS dokunmatik ekran ile dalga formlarını net ve geniş bir alanda görüntüleyerek kullanım konforu sağlar.
• 400V’a kadar giriş koruması ve çok kademeli güvenlik devreleri ile cihazın uzun ömürlü ve güvenli çalışmasını destekler.
• 8000mAh yüksek kapasiteli lityum pil ve QC18W hızlı şarj desteği ile sahada kablosuz ve mobil kullanım için idealdir.
• Dahili hafıza ve USB veri aktarımı sayesinde ölçüm sonuçlarının yedeklenmesi, raporlanması ve analiz yazılımlarına aktarılması kolaydır.
• Kompakt ve hafif gövde, taşıma çantası ile birlikte saha servisleri ve yerinde bakım uygulamaları için yüksek taşınabilirlik sunar.
• Geniş dil desteği ve kullanıcı dostu arayüz ile farklı seviyedeki kullanıcılar için hızlı adapte olma imkânı sağlar.

Açıklama: FNIRSI DPOS350P, laboratuvar tipi cihazların sunduğu gelişmiş test ve analiz fonksiyonlarını tek bir portatif gövdede toplar. 350MHz osiloskop, 50MHz sinyal jeneratörü, spektrum analizörü, frekans tepki analizörü, sayısal multimetre ve 30V/3A ayarlanabilir güç kaynağı özellikleri ile hem profesyonel endüstriyel kullanıcılar hem de ileri seviye hobi ve Ar-Ge kullanıcıları için eksiksiz bir ölçüm çözümü sunar. Elektronik tasarım, bakım ve eğitim süreçlerinde çok yönlü ve güvenilir bir cihaz arayanlar için FNIRSI DPOS350P ideal bir tercihtir.
