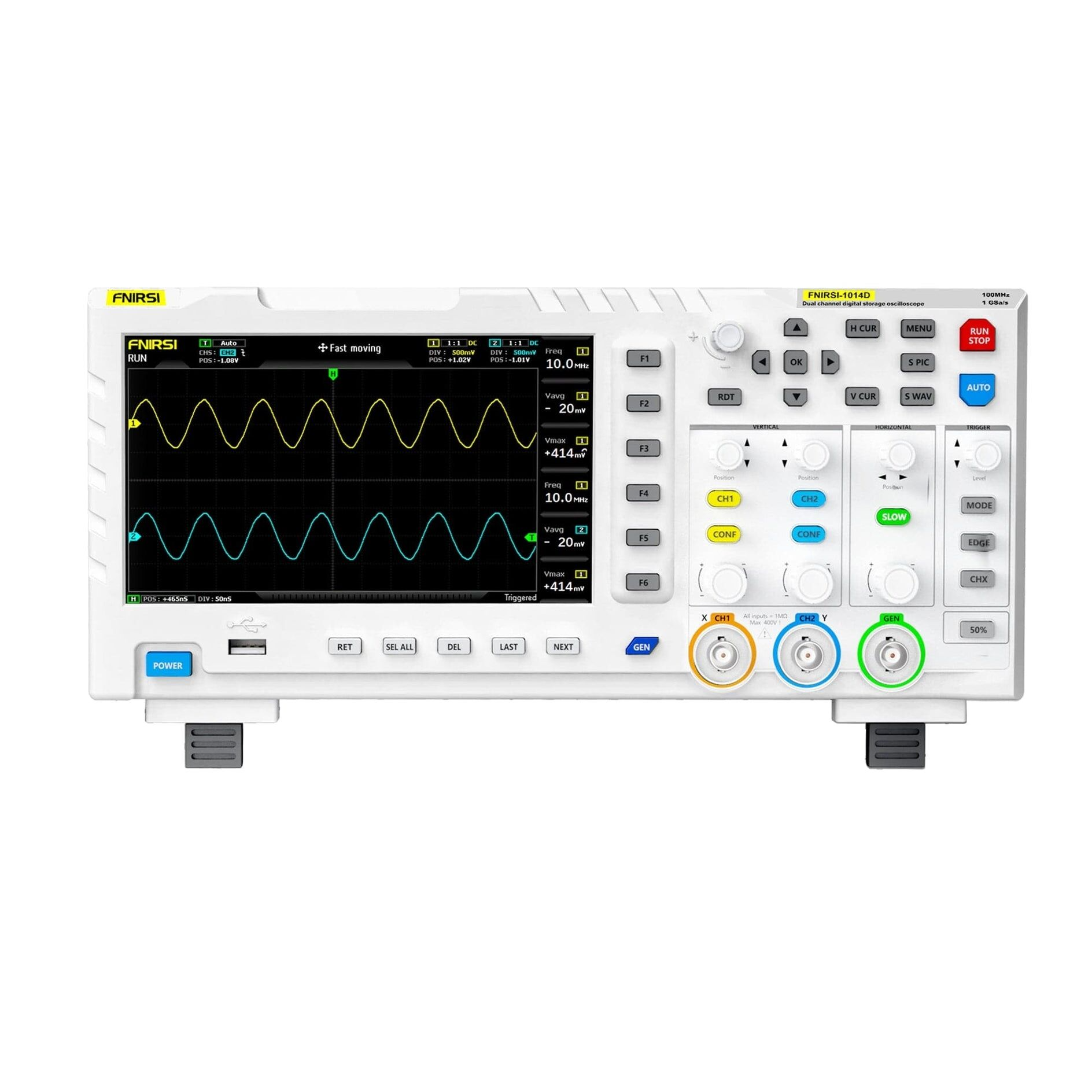

FNIRSI 1014D 2 Kanal 100 MHz 1 GSa/s Dijital Osiloskop & Sinyal Jeneratörü
FNIRSI 1014D, 2 kanallı dijital osiloskop ile dahili DDS sinyal jeneratörünü bir araya getiren kompakt ve yüksek performanslı bir test cihazıdır. 100 MHz bant genişliği, 1 GSa/s örnekleme hızı ve 7” TFT renkli ekranı sayesinde analog ve dijital sinyallerin detaylı analizini kolayca yapabilirsiniz. Elektronik tamir, Ar-Ge çalışmaları, devre tasarımı, eğitim ve hobi projelerinde güvenilir ve hassas ölçümler sunar.
Özellikler
- Marka / Model: FNIRSI 1014D
- Fonksiyon: 2’si 1 arada Dijital Osiloskop + DDS Sinyal Jeneratörü
- Osiloskop Kanal Sayısı: 2 kanal
- Analog Bant Genişliği: 100 MHz × 2
- Gerçek Zamanlı Örnekleme: 1 GSa/s
- Dikey Hassasiyet: 50mV/div ~ 500V/div
- Zaman Tabanı Aralığı: 50s/div – 10ns/div
- Yükselme Süresi: < 3ns
- Giriş Direnci: 1 MΩ (1X / 10X prob desteği)
- Maksimum Test Voltajı: 40V (1X), 400V (10X)
- ADC Çözünürlüğü: 8 bit
- 7” TFT LCD ekran (800×480 piksel)
- FFT, X-Y modu, kursor ölçümleri, Lissajous grafik görüntüleme
- Trigger Modları: Otomatik / Normal / Tekli
- Trigger Kenarı: Yükselen / Düşen
- Veri Saklama: 1000 dalga formu + 1000 ekran görüntüsü
- Dalga Formu Depolama Derinliği: 240 Kbit
- USB üzerinden görüntü & veri aktarımı
- Otomatik Ayar: Tek tuş AUTO (adaptif 25% – 50% – 75%)
- Dalga Formu Yöneticisi: Var (gelişmiş analiz)
- Cihaz Boyutları: 310 × 145 × 70 mm
- Güç Girişi: 5V 2A / 3A / 4A
- 400V yüksek voltaj koruması
- Dahili DDS Sinyal Jeneratörü:
- – Dalga Biçimleri: 14 standart + 1 özelleştirilebilir
- – Maks. Sine Frekansı: 10 MHz
- – Diğer Dalga Maks. Frekansı: 2 MHz
- – Özel Dalga Maks. Frekansı: 1 MHz
- – Sinyal Genliği: 2.5 Vpp
- – Frekans Çözünürlüğü: 1 Hz
- – Dalga Yakalama ve Çıktı: Destekleniyor
- – Sinyal Saklama: 1000 adede kadar özel sinyal
Kullanım Alanları
- Elektronik devre testleri ve arıza tespit işlemleri
- Güç kaynakları ve sinyal hatlarının analizi
- Ar-Ge ve prototip geliştirme projeleri
- Elektronik tamir ve bakım atölyeleri
- Eğitim kurumlarında laboratuvar uygulamaları
- Analog ve dijital devre izleme & debug işlemleri
- Hobi elektronik projelerinde sinyal üretimi ve ölçüm
Avantajları
- Osiloskop ve sinyal jeneratörünü tek cihazda sunarak yer ve maliyet tasarrufu sağlar.
- 100 MHz bant genişliği ve 1 GSa/s örnekleme hızıyla net ve doğru ölçümler sunar.
- 7” geniş ekran sayesinde sinyal detayları kolayca incelenebilir.
- Dahili veri kaydı ve USB aktarım özelliği ile uzun test analizleri yapılabilir.
- Kompakt ve hafif tasarımı sayesinde masaüstü ve saha kullanımı için idealdir.
- Fiyat/performans açısından yeni başlayanlar ve profesyoneller için güçlü bir çözümdür.
Açıklama: FNIRSI 1014D, osiloskop ve DDS sinyal jeneratörünü tek bir gövdede birleştirerek elektronik test ve analiz süreçlerini kolaylaştırır. Geniş ekranı, yüksek örnekleme oranı ve kapsamlı tetikleme seçenekleriyle devre analizlerinde güvenilir sonuçlar sunar. Hem profesyonel hem de hobi kullanıcılarının ihtiyaçlarını karşılayan uygun fiyatlı ve güçlü bir ölçüm cihazıdır.
