Fan Tipleri Nelerdir? Endüstriyel Fan Çeşitleri ve Doğru Fan Seçimi ( Fan Tipi Belirleme )

Fanlar; havanın hareket ettirilmesi, sıcaklığın kontrol altında tutulması, elektronik ekipmanların soğutulması, ortam havalandırması, duman ve sıcak havanın tahliye edilmesi gibi çok farklı amaçlarla kullanılan temel hava hareketi ekipmanlarıdır. Ev tipi havalandırmadan elektrik panolarına, üretim tesislerinden HVAC sistemlerine, makine soğutmadan endüstriyel proseslere kadar çok geniş bir kullanım alanına sahiptir.

Ancak her fan aynı çalışma prensibine sahip değildir. Aksiyel fan, radyal fan, santrifüj fan, karma akışlı fan, filtreli pano fanı, kanal fanı, tepe fanı, jet fan ve yüksek sıcaklık fanı gibi farklı fan tipleri; hava debisi, basınç, montaj şekli ve kullanım ortamına göre birbirinden ayrılır.

Bu nedenle doğru fan seçimi yapılırken yalnızca fan çapına veya motor gücüne bakmak yeterli değildir. Sistemin ihtiyaç duyduğu hava debisi, statik basınç, ortam sıcaklığı, hava direnci, filtre kullanımı, çalışma gerilimi, gürültü seviyesi, koruma sınıfı ve montaj alanı birlikte değerlendirilmelidir.

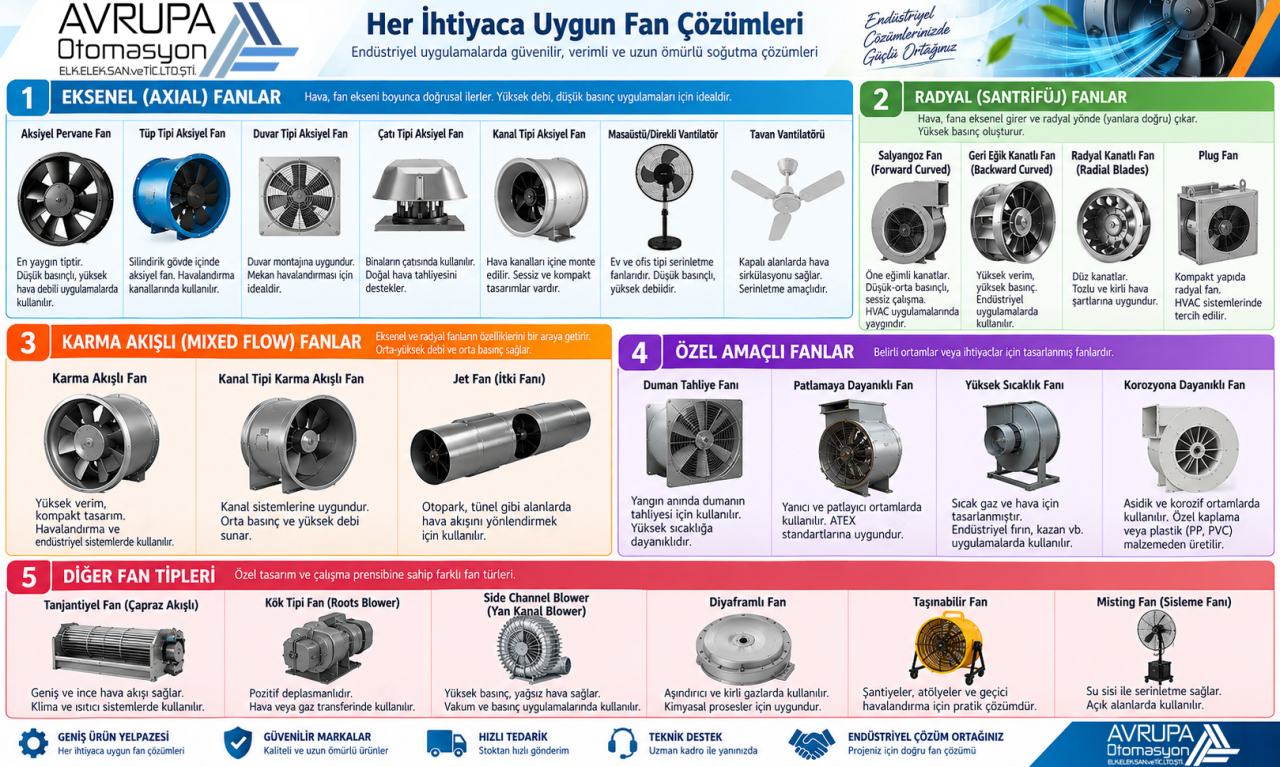

Fan Tipleri Kısaca Nelerdir?

Kısa cevap: Fanlar hava akış yönlerine ve pervane yapılarına göre temel olarak üç ana grupta değerlendirilir:

• Aksiyel (Axial) fanlar: Hava fanın ekseni boyunca ilerler. Yüksek hava debisinin ve nispeten düşük basıncın gerektiği uygulamalarda kullanılır.
• Radyal / Santrifüj fanlar: Hava fana eksenel olarak girer ve çark tarafından radyal yönde dışarı yönlendirilir. Daha yüksek basınç gerektiren sistemlerde tercih edilir.
• Karma akışlı (Mixed Flow) fanlar: Aksiyel ve santrifüj fanların çalışma karakteristiklerini bir araya getirir. Debi ile basınç arasında dengeli performans sağlar.

Bunların yanında kullanım alanına göre filtreli fanlar, pano tepe fanları, kanal fanları, çatı fanları, duman tahliye fanları, jet fanlar, patlamaya dayanıklı fanlar, yüksek sıcaklık fanları ve korozyona dayanıklı fanlar gibi birçok özel fan çeşidi bulunmaktadır.

Fan Nasıl Çalışır?

Bir fanın temel görevi, elektrik motorundan aldığı mekanik enerjiyi hava akışına dönüştürmektir. Motor döndüğünde fan çarkı veya pervanesi de dönerek havaya hız ve basınç kazandırır.

Fan tasarımına göre hava hareketinin yönü değişir. Aksiyel fanlarda hava büyük ölçüde motor miliyle aynı doğrultuda hareket ederken, santrifüj fanlarda hava çark merkezinden girip çevresel yönde dışarı atılır. Karma akışlı fanlarda ise hava hem eksenel hem de radyal hareket bileşenlerine sahiptir.

Bu temel fark fanların hangi sistemlerde daha verimli çalışacağını belirler.

1. Aksiyel Fan Nedir?

Aksiyel fan, havanın fanın dönme eksenine yaklaşık paralel şekilde hareket ettiği fan türüdür. Görünüş olarak klasik pervaneli fanlara benzer. Kanatlar döndükçe havayı bir taraftan çekerek diğer tarafa iletir.

Aksiyel fanların en önemli avantajı, kompakt bir yapıda yüksek miktarda hava taşıyabilmeleridir. Bu nedenle yüksek hava debisinin gerekli olduğu ancak sistem direncinin çok yüksek olmadığı uygulamalarda yaygın olarak kullanılır.

Aksiyel Fanların Avantajları

• Yüksek hava debisi sağlayabilir.
• Kompakt ve hafif tasarımlar üretilebilir.
• Montajı genellikle kolaydır.
• Çok farklı çap ve çalışma gerilimi seçenekleri bulunabilir.
• Elektrik panolarından makine soğutmaya kadar geniş kullanım alanına sahiptir.
• Doğru uygulamada enerji açısından verimli çözümler sunabilir.

Aksiyel Fan Nerelerde Kullanılır?

• Elektrik ve otomasyon panolarında
• Makine soğutma sistemlerinde
• Elektronik cihazlarda
• Sunucu ve haberleşme kabinlerinde
• Fabrika havalandırmasında
• Duvar ve pencere havalandırmasında
• Isı eşanjörlerinde
• Kondanser ve evaporatör uygulamalarında
• HVAC sistemlerinde
• Endüstriyel ekipmanların soğutulmasında

Pervane Tipi Aksiyel Fan

En temel aksiyel fan tasarımlarından biridir. Kanatlar doğrudan havayı eksen boyunca hareket ettirir. Özellikle düşük sistem direnci ve yüksek hava debisinin gerektiği uygulamalarda kullanılır.

Tüp Tipi Aksiyel Fan

Pervane ve motor grubunun silindirik bir gövde içerisinde konumlandırıldığı fan tipidir. Havanın belirli bir hat boyunca yönlendirilmesine yardımcı olur. Havalandırma kanalları, endüstriyel tesisler ve genel hava tahliye sistemlerinde kullanılabilir.

Vane Axial Fan

Vane axial fanlarda aksiyel fan yapısına ek olarak hava akışını düzenleyen yönlendirici kanatlar bulunabilir. Bu yapı, klasik aksiyel tasarımlara göre bazı uygulamalarda daha yüksek basınç oluşturulmasına yardımcı olabilir.

Duvar Tipi Aksiyel Fan

Duvar veya panel üzerine monte edilen aksiyel fanlardır. Fabrika, atölye, depo ve teknik hacimlerde ortam havasının tahliye edilmesi veya dışarıdan temiz hava alınması amacıyla kullanılabilir.

Kanal Tipi Aksiyel Fan

Havalandırma kanallarına bağlanabilecek gövde yapısına sahip aksiyel fanlardır. Kanal direncinin düşük veya orta seviyede olduğu sistemlerde kompakt bir çözüm sağlayabilir.

2. Radyal Fan ve Santrifüj Fan Nedir?

Radyal fan veya santrifüj fan, havayı merkez bölgesinden alarak dönen çark yardımıyla dış çevreye doğru hızlandıran fan tipidir. Fan gövdesi hava akışının istenen çıkış yönüne yönlendirilmesini sağlar.

Santrifüj fanların önemli avantajlarından biri, aksiyel fanlara göre genellikle daha yüksek sistem basınçlarının gerektiği uygulamalara uygun olmalarıdır.

Uzun hava kanalları, filtreler, ısı eşanjörleri ve yüksek hava direnci oluşturan sistem elemanları bulunduğunda santrifüj fanlar önemli avantaj sağlayabilir.

Santrifüj Fanların Avantajları

• Yüksek statik basınç oluşturabilir.
• Kanal sistemlerinde etkili performans sağlayabilir.
• Filtreli sistemlerde kullanılabilir.
• Farklı kanat geometrileri sayesinde uygulamaya özel çözümler sunabilir.
• Endüstriyel proses ve HVAC sistemlerinde geniş kullanım alanına sahiptir.

Öne Eğik Kanatlı Santrifüj Fan

Kanatların dönüş yönüne doğru eğimli olduğu tasarımlardır. Kompakt boyutlarda yüksek hava debisi elde edilmesini sağlayabilir. HVAC ekipmanları, hava üniteleri ve çeşitli havalandırma uygulamalarında kullanılabilir.

Geriye Eğik Kanatlı Santrifüj Fan

Kanat uçlarının dönüş yönünün tersine doğru eğildiği fan tasarımıdır. Doğru çalışma noktasında yüksek verimlilik sağlayabilmesi nedeniyle endüstriyel havalandırma ve iklimlendirme sistemlerinde yaygın olarak tercih edilir.

Radyal Kanatlı Fan

Daha düz veya radyal karakterde kanat yapısına sahip fanlardır. Uygulamaya bağlı olarak partiküllü, tozlu veya proses havasının taşınmasında tercih edilebilir. Ancak taşınacak havanın içeriği mutlaka fan üreticisinin belirttiği uygunluk şartlarıyla karşılaştırılmalıdır.

Plug Fan Nedir?

Plug fan veya plenum fan olarak adlandırılan sistemlerde santrifüj çark, klasik salyangoz gövde olmadan bir hava hücresi veya klima santrali içerisinde çalışabilir. Özellikle klima santralleri ve kompakt HVAC uygulamalarında kullanılmaktadır.

Salyangoz Fan Nedir?

Santrifüj fanların karakteristik spiral gövdesi nedeniyle piyasada sıklıkla salyangoz fan adı kullanılmaktadır. Dönen fan çarkının oluşturduğu hava hareketi salyangoz biçimli gövde tarafından çıkış ağzına yönlendirilir.

3. Karma Akışlı Fan Nedir?

Karma akışlı fan veya mixed flow fan, aksiyel ve santrifüj fan teknolojilerinin arasında konumlanan bir fan tasarımıdır. Hava fan girişine aksiyel olarak girerken çıkışta hem eksenel hem radyal hareket bileşenleri oluşturabilir.

Bu tasarım sayesinde klasik aksiyel fanlara göre daha yüksek basınç ihtiyacının bulunduğu, ancak kompakt kanal yapısının korunmak istendiği uygulamalarda kullanılabilir.

Karma Akışlı Fanların Kullanıldığı Alanlar

• Havalandırma kanalları
• Ticari binalar
• Endüstriyel havalandırma
• Orta basınç gerektiren kanal sistemleri
• Kompakt HVAC çözümleri

Aksiyel, Santrifüj ve Karma Akışlı Fan Karşılaştırması

4. Filtreli Fan Nedir?

Filtreli fanlar, özellikle elektrik ve otomasyon panolarının iklimlendirilmesi için kullanılan fan sistemleridir. Dış ortam havası pano içerisine alınmadan önce filtre elemanından geçirilerek havadaki kaba toz ve partiküllerin pano içerisine ulaşması sınırlandırılır.

Pano içerisinde PLC, inverter, sürücü, güç kaynağı, röle, kontaktör ve diğer elektronik ekipmanların oluşturduğu ısının uzaklaştırılması için ekonomik ve pratik çözümlerden biridir.

Filtreli fan genellikle karşı tarafta bulunan uygun bir çıkış menfezi veya filtre menfezi ile birlikte kullanılır. Böylece pano içerisinde kontrollü bir hava akışı oluşturulur.

Avrupa Otomasyon'da farklı hava debileri ve ölçülerdeki seçenekleri Filtreli Fanlar ve Menfezler kategorisinden inceleyebilirsiniz.

Filtreli Fan Kullanmanın Avantajları

• Pano içerisindeki sıcak havanın uzaklaştırılmasına yardımcı olur.
• Dışarıdan alınan havadaki toz miktarını azaltır.
• Pano içerisindeki elektronik ekipmanların daha uygun sıcaklık koşullarında çalışmasını destekler.
• Pano klimasına göre uygun şartlarda daha ekonomik bir soğutma yöntemi olabilir.
• Termostat ile kontrol edilerek yalnızca ihtiyaç olduğunda çalıştırılabilir.
• Filtre malzemesi değiştirilebilir veya uygun modellerde temizlenebilir.

5. Pano Tepe Fanı Nedir?

Pano tepe fanları, elektrik panosu veya kabinin üst bölümüne monte edilerek içeride yükselen sıcak havanın dışarı tahliye edilmesini sağlayan fan sistemleridir.

Sıcak havanın doğal olarak yükselme eğiliminden yararlanılarak pano içerisindeki hava dolaşımının iyileştirilmesine yardımcı olunur.

Özellikle pano yan yüzeylerinde yeterli montaj alanı bulunmayan uygulamalarda veya yüksek hava tahliyesi gereken sistemlerde tepe tipi çözümler değerlendirilebilir.

Avrupa Otomasyon'daki seçenekleri Pano Tepe Fanları kategorisinden inceleyebilirsiniz.

6. Kanal Tipi Fan Nedir?

Kanal fanları, havalandırma kanalının içine veya kanal hattına bağlanarak çalışan fanlardır. Tasarımına göre aksiyel, santrifüj veya karma akışlı yapıda olabilir.

Bu nedenle yalnızca “kanal fanı” ifadesine bakarak fanın performans karakteri belirlenmemelidir. Kanal uzunluğu, dirsek sayısı, filtreler, menfezler, damperler ve kanal kesiti sistemin toplam basınç kaybını etkiler.

7. Çatı Fanı Nedir?

Çatı fanları bina, fabrika, depo veya üretim tesislerinin çatı kısmına monte edilen hava tahliye fanlarıdır. İç ortamda biriken sıcak, kirli veya proses havasının dışarı atılmasında kullanılabilir.

Çatı fanları tasarımlarına göre aksiyel veya santrifüj prensiple çalışabilir. Dış ortamda kullanılacağı için gövde dayanımı, yağmur koruması, çalışma sıcaklığı ve koruma sınıfı seçim sırasında önemlidir.

8. Jet Fan Nedir?

Jet fanlar, özellikle otopark ve tünel havalandırma sistemlerinde belirli yönde güçlü hava hareketi oluşturmak amacıyla kullanılan fan sistemleridir.

Geleneksel kanal sistemlerinin yerine veya bu sistemleri desteklemek amacıyla tasarlanabilir. Otopark havalandırmasında egzoz gazlarının belirli tahliye noktalarına yönlendirilmesine, yangın senaryolarında ise sistem tasarımına bağlı olarak duman kontrolüne yardımcı olabilir.

Jet fan uygulamaları mühendislik hesabı ve proje gerektirir. Fan kapasitesi tek başına yeterli seçim kriteri değildir.

9. Duman Tahliye Fanı Nedir?

Duman tahliye fanları, yangın sırasında oluşan sıcak dumanın kontrollü şekilde tahliye edilmesine yönelik özel sistemlerin bir parçasıdır.

Bu fanlarda standart havalandırma fanlarından farklı olarak belirli sıcaklık ve süre koşullarında çalışma kabiliyeti gerekebilir. Bu nedenle yangın ve duman kontrol uygulamalarında kullanılacak fanlar ilgili proje, standart ve sertifikasyon gereksinimleri dikkate alınarak seçilmelidir.

10. Patlamaya Dayanıklı / Ex Fan Nedir?

Yanıcı gaz, buhar veya toz nedeniyle patlayıcı atmosfer oluşma ihtimali bulunan endüstriyel ortamlarda standart fan kullanımı uygun olmayabilir.

Bu tür uygulamalarda bölge sınıflandırmasına ve ilgili teknik gerekliliklere uygun Ex / ATEX fan çözümleri değerlendirilmelidir.

Kimya, boya, solvent, petrokimya ve benzeri tesislerde fan seçiminden önce ortamın tehlikeli bölge sınıflandırmasının uzman kişiler tarafından yapılması gerekir.

11. Yüksek Sıcaklık Fanı Nedir?

Yüksek sıcaklıktaki havanın veya gazın taşınması gereken uygulamalar için özel olarak tasarlanan fanlardır.

Standart bir fanın yüksek sıcaklıkta kullanılması motor, rulman, izolasyon, conta ve gövde elemanlarında hasara neden olabilir. Bu nedenle taşınan havanın sürekli ve maksimum sıcaklığı fan seçiminde mutlaka dikkate alınmalıdır.

Endüstriyel fırınlar, kurutma sistemleri ve sıcak hava tahliye uygulamalarında bu tip fanlara ihtiyaç duyulabilir.

12. Korozyona Dayanıklı Fan Nedir?

Asidik, nemli veya kimyasal açıdan agresif ortamlarda standart metal fanlar zamanla korozyona uğrayabilir. Bu uygulamalarda uygun kaplama kullanılan veya PP, PVC ve benzeri kimyasala dayanıklı malzemelerden üretilen fan sistemleri tercih edilebilir.

Ancak fan malzemesi mutlaka taşınacak kimyasalın türüne, konsantrasyonuna ve çalışma sıcaklığına göre belirlenmelidir.

13. Tangansiyel Fan Nedir?

Tangansiyel veya çapraz akışlı fanlarda hava, uzun silindirik fan çarkının genişliği boyunca hareket eder. İnce ve uzun bir hava çıkışı oluşturabildikleri için belirli cihaz tasarımlarında avantaj sağlar.

Klima iç üniteleri, hava perdeleri, ısıtıcılar, elektronik cihazlar ve özel soğutma sistemlerinde kullanılabilir.

Fan ile Blower Arasındaki Fark Nedir?

Endüstride fan ve blower terimleri zaman zaman birbirinin yerine kullanılabilse de blower olarak sınıflandırılan ekipmanlar genellikle daha yüksek basınç farklarının gerektiği uygulamalarda karşımıza çıkar.

Side channel blower ve Roots blower gibi ekipmanlar klasik havalandırma fanlarından farklı çalışma karakteristiklerine sahiptir.

Side Channel Blower

Yan kanallı blower olarak da bilinir. Basınç veya vakum gerektiren uygulamalarda kullanılabilir. Vakum kaldırma, pnömatik taşıma, paketleme, havuz ve proses sistemleri gibi alanlarda görülebilir.

Roots Blower

Roots blower pozitif deplasman prensibine göre çalışan bir hava veya gaz taşıma ekipmanıdır. Klasik fan sistemlerinden farklı olarak belirli proseslerde daha yüksek basınç gereksinimlerini karşılamak için kullanılır.

Fan Seçiminde En Önemli Teknik Kriterler

Doğru fan seçimi için aşağıdaki parametrelerin birlikte değerlendirilmesi gerekir.

1. Hava Debisi – m³/h

Hava debisi, fanın belirli sürede taşıyabildiği hava miktarını ifade eder ve genellikle m³/h ile belirtilir.

Örneğin 500 m³/h debili bir fan teorik olarak bir saat içerisinde 500 m³ hava taşıyabilir. Ancak fanın gerçek sistemde sağlayacağı debi, sistemin oluşturduğu basınç kaybına göre değişebilir.

2. Statik Basınç – Pa

Kanal, filtre, menfez, ısı eşanjörü ve diğer sistem bileşenleri hava akışına direnç oluşturur. Fanın bu direnci yenebilmesi gerekir.

Bu nedenle yalnızca yüksek m³/h değerine sahip fan seçmek doğru değildir. Fanın gerekli debiyi sistemin çalışma basıncında sağlayabilmesi önemlidir.

3. Fan Eğrisi

Profesyonel fan seçiminde fanın debi-basınç eğrisi incelenmelidir. Sistem direnci yükseldikçe fanın oluşturabileceği hava debisi genellikle azalır.

Bu nedenle katalogda belirtilen maksimum serbest hava debisi ile gerçek çalışma noktasındaki debi aynı olmayabilir.

4. Çalışma Gerilimi

Fanlar uygulamaya göre farklı besleme gerilimlerinde üretilebilir:

• 12 V DC
• 24 V DC
• 48 V DC
• 110 V AC
• 230 V AC
• 400 V AC üç faz

Fan seçilirken pano veya makinede mevcut olan besleme gerilimi kontrol edilmelidir.

5. AC, DC ve EC Motor Teknolojileri

Fan motor teknolojisi enerji tüketimi ve hız kontrol imkânlarını etkileyebilir.

• AC fan: Endüstriyel uygulamalarda yaygın olarak kullanılan klasik çözümlerden biridir.
• DC fan: Düşük gerilimli elektronik sistemlerde ve kontrol uygulamalarında yaygındır.
• EC fan: Elektronik komütasyon teknolojisi sayesinde yüksek verimlilik ve gelişmiş hız kontrolü sağlayabilen fan çözümlerinde kullanılabilir.

6. Gürültü Seviyesi – dB(A)

Fanların oluşturduğu ses özellikle ofis, laboratuvar, kontrol odası veya operatörün sürekli bulunduğu ortamlarda önemlidir.

Aynı hava debisini sağlayan iki fan arasında seçim yapılırken gürültü seviyesi de karşılaştırılmalıdır.

7. Koruma Sınıfı – IP

Fan üzerinde belirtilen IP koruma sınıfı, cihazın katı parçacıklara ve suya karşı koruma seviyesinin değerlendirilmesine yardımcı olur.

Tozlu, nemli veya dış ortam uygulamalarında sistemin çalışma koşullarına uygun koruma sınıfı tercih edilmelidir.

8. Çalışma Sıcaklığı

Fan motoru, rulmanları ve diğer bileşenlerinin izin verilen sıcaklık aralığı uygulamayla uyumlu olmalıdır.

Özellikle pano, fırın, çatı ve endüstriyel proses uygulamalarında maksimum ortam sıcaklığının kontrol edilmesi önemlidir.

9. Rulman Tipi

Fanlarda yataklama sistemi fanın çalışma ömrü, montaj pozisyonu ve gürültü karakteristiğini etkileyebilir. Sürekli çalışan endüstriyel sistemlerde rulmanlı fanlar sık kullanılan seçenekler arasındadır.

10. Fan Ölçüsü ve Montaj Alanı

Fan performansı kadar fiziksel ölçüler de önemlidir. Özellikle pano fanlarında:

• Dış ölçü
• Kesim ölçüsü
• Montaj derinliği
• Vida veya geçme bağlantısı
• Filtre değişim alanı

kontrol edilmelidir.

Pano Fanı Nasıl Seçilir?

Elektrik ve otomasyon panolarında fan seçiminde ilk olarak pano içerisinde oluşan toplam ısı yükü belirlenmelidir.

İnverterler, güç kaynakları, trafolar, kontaktörler, PLC sistemleri, servo sürücüler ve diğer elektronik cihazlar çalışırken ısı oluşturur.

Basitleştirilmiş bir ön değerlendirme için gerekli hava debisi yaklaşık olarak şu şekilde düşünülebilir:

Gerekli hava debisi (m³/h) ≈ 3 × Isı kaybı (W) / İzin verilen sıcaklık farkı (°C)

Örneğin pano içerisindeki ekipmanların toplam yaklaşık ısı kaybı 600 W ve pano içi ile ortam arasında izin verilen sıcaklık farkı 10°C ise:

3 × 600 / 10 ≈ 180 m³/h

yaklaşık başlangıç hava debisi elde edilir.

Önemli: Bu değer yalnızca ön seçim amacıyla kullanılabilecek yaklaşık bir hesaplamadır. Filtre kirliliği, pano yerleşimi, rakım, ortam şartları, menfez basınç kaybı ve diğer sistem dirençleri gerçek fan ihtiyacını değiştirebilir.

Ortam Sıcaklığı Pano İçinden Yüksekse Ne Olur?

Filtreli fan dış ortam havasını kullanarak soğutma yaptığı için pano içi sıcaklığını normal şartlarda ortam sıcaklığının altına indiremez.

Örneğin ortam sıcaklığı 42°C ancak pano içerisindeki ekipmanların 35°C civarında tutulması gerekiyorsa yalnızca fan kullanmak yeterli olmayacaktır. Böyle bir durumda pano kliması veya uygun kapalı devre soğutma çözümü değerlendirilmelidir.

Filtreli Fan mı Pano Kliması mı?

Fan Seçim Tablosu: Hangi Uygulamada Hangi Fan?

Filtreli Fanlarda Hava Akış Yönü Nasıl Olmalı?

Pano iklimlendirme uygulamalarında amaç yalnızca fana hava üfletmek değil, pano içerisinde kontrollü bir hava dolaşımı oluşturmaktır.

Genel bir uygulamada filtreli fan pano alt bölümüne yerleştirilerek daha serin dış ortam havası içeri alınabilir. Çıkış menfezi ise karşı tarafta daha yüksek bir noktaya yerleştirilebilir.

Böylece hava pano içerisinden geçerken sıcak elektronik ekipmanların çevresindeki ısıyı alarak çıkış menfezine doğru hareket eder.

Ancak pano tasarımı, ekipman yerleşimi ve üretici önerilerine göre hava akış yönü farklı şekilde planlanabilir.

Fan Seçiminde Yapılan En Yaygın Hatalar

Sadece Fan Çapına Bakmak

Aynı çaptaki iki fanın debisi, basıncı, motor gücü, devir sayısı ve kanat tasarımı tamamen farklı olabilir.

Sadece Maksimum m³/h Değerine Bakmak

Katalogda belirtilen maksimum hava debisi genellikle belirli test şartlarına bağlıdır. Filtre veya kanal direnci arttığında gerçek hava debisi düşebilir.

Filtre Direncini Hesaba Katmamak

Kirlenen filtre hava direncini artırır ve pano içerisindeki gerçek hava dolaşımını azaltabilir.

Fanı Çok Küçük Seçmek

Yetersiz hava debisi pano veya makine sıcaklığının yükselmesine ve elektronik ekipmanların yüksek sıcaklıkta çalışmasına neden olabilir.

Gereğinden Çok Büyük Fan Seçmek

Her zaman en büyük fanı seçmek de doğru değildir. Gereksiz enerji tüketimi, gürültü ve maliyet oluşabilir.

Çalışma Gerilimini Kontrol Etmemek

24 V DC sistem için 230 V AC fan veya tam tersi seçilmesi ciddi uygulama sorunlarına yol açar.

Ortam Koşullarını Göz Ardı Etmek

Toz, nem, yağ buharı, kimyasal gaz, yüksek sıcaklık ve patlayıcı atmosfer gibi şartlar standart fan kullanımını uygunsuz hale getirebilir.

Fan Bakımı Neden Önemlidir?

Fan sistemlerinde düzenli bakım performansın korunması açısından önemlidir.

• Fan kanatlarında biriken toz temizlenmelidir.
• Filtreli fanlarda filtre malzemesi düzenli kontrol edilmelidir.
• Tıkanmış filtreler temizlenmeli veya değiştirilmelidir.
• Anormal fan sesi ve titreşim kontrol edilmelidir.
• Elektrik bağlantıları gözden geçirilmelidir.
• Hava giriş ve çıkışlarının kapanmadığından emin olunmalıdır.
• Fan rulmanlarında anormal ses olup olmadığı kontrol edilmelidir.

Özellikle pano filtrelerinin uzun süre değiştirilmemesi hava debisini ciddi şekilde azaltabileceğinden periyodik bakım ihmal edilmemelidir.

Fan Seçimi Kontrol Listesi

Fan satın almadan önce aşağıdaki soruların cevaplandırılması doğru ürüne ulaşmayı kolaylaştırır:

• Ne kadar hava debisine ihtiyacım var?
• Sistemde ne kadar basınç kaybı bulunuyor?
• Fan aksiyel mi, radyal mı yoksa mixed flow mu olmalı?
• Fan hangi ortamda çalışacak?
• Ortam sıcaklığı kaç derece?
• Fan sürekli mi aralıklı mı çalışacak?
• Besleme gerilimi nedir?
• AC mi DC mi kullanılacak?
• Fan çapı ve montaj ölçüsü nedir?
• Gürültü seviyesi önemli mi?
• IP koruma sınıfı yeterli mi?
• Filtre gerekli mi?
• Tozlu veya kimyasal ortam var mı?
• Patlayıcı atmosfer riski bulunuyor mu?
• Devir kontrolü gerekiyor mu?
• Fan termostat ile kontrol edilecek mi?

Plastim Filtreli Fan ve Pano İklimlendirme Çözümleri

Elektrik ve otomasyon panolarında sıcaklık yönetimi için farklı ölçü ve hava debilerine sahip filtreli fan, filtre menfezi ve pano tepe fanı seçenekleri kullanılabilir.

Avrupa Otomasyon bünyesinde sunulan Plastim ürünlerini inceleyerek pano iklimlendirme uygulamanıza uygun ürün alternatiflerini karşılaştırabilirsiniz.

Fan seçiminde yalnızca dış ölçüye değil; hava debisi, çalışma gerilimi, menfez ölçüsü, montaj şekli, gürültü seviyesi, yataklama sistemi ve koruma sınıfı gibi teknik özelliklere de dikkat edilmelidir.

Fanlarla İlgili Temel Terimler Sözlüğü

Hava debisi: Fanın belirli zaman içerisinde taşıdığı hava miktarıdır. Genellikle m³/h ile ifade edilir.

Statik basınç: Havanın kanal, filtre veya ekipman direncini yenebilmesi için gerekli basınç bileşenidir.

RPM: Fan motorunun veya çarkının dakikadaki dönüş sayısını ifade eder.

dB(A): Fanın oluşturduğu gürültünün değerlendirilmesinde kullanılan ses seviyesi ölçülerinden biridir.

IP sınıfı: Elektrikli ekipmanın katı cisimler ve suya karşı koruma seviyesini tanımlayan sınıflandırmadır.

AC: Alternatif akım.

DC: Doğru akım.

EC motor: Elektronik komütasyon kontrollü motor teknolojisidir.

Filtre menfezi: Pano içerisindeki havanın kontrollü şekilde giriş veya çıkışına yardımcı olan filtreli havalandırma elemanıdır.

Fan eğrisi: Fanın farklı basınç koşullarında sağlayabileceği hava debisini gösteren performans grafiğidir.

Fan Tipleri Hakkında Sık Sorulan Sorular

En güçlü fan tipi hangisidir?

Tek başına “en güçlü fan” şeklinde bir sınıflandırma yapmak doğru değildir. Uygulamaya göre gerekli debi ve basınç belirlenerek uygun fan seçilmelidir. Yüksek debi gereken düşük dirençli sistemlerde aksiyel fan avantajlı olabilirken, yüksek basınç gereken sistemlerde santrifüj fan daha uygun olabilir.

Aksiyel fan ile radyal fan arasındaki fark nedir?

Aksiyel fanlarda hava fan ekseni boyunca ilerler. Radyal veya santrifüj fanlarda hava çark merkezinden girerek radyal yönde dışarı yönlendirilir. Bu nedenle iki fanın debi-basınç karakteristikleri farklıdır.

Pano için hangi fan kullanılmalıdır?

Elektrik ve otomasyon panolarında sıklıkla filtreli pano fanları kullanılır. Ancak uygun fan kapasitesi pano içerisindeki toplam ısı yükü, ortam sıcaklığı ve izin verilen maksimum pano sıcaklığına göre hesaplanmalıdır.

Filtreli fan ne işe yarar?

Filtreli fan pano içerisine kontrollü hava akışı sağlarken dışarıdan alınan havadaki toz ve partiküllerin bir bölümünün filtrelenmesine yardımcı olur.

Fan debisi yüksek olursa daha iyi midir?

Her zaman değil. Gereğinden fazla hava debisi enerji tüketimini ve gürültüyü artırabilir. Fan, sistemin ihtiyaç duyduğu çalışma noktasına göre seçilmelidir.

Fanlarda m³/h ne demektir?

m³/h, fanın saatte taşıdığı hava hacmini ifade eder. Örneğin 500 m³/h değerindeki bir fan belirtilen test koşullarında saatte 500 metreküp hava taşıma kapasitesine sahip olabilir.

24V fan ile 230V fan arasında performans farkı var mıdır?

Çalışma gerilimi tek başına fan performansını belirlemez. Her iki gerilim seviyesinde de farklı hava debisi ve basınç değerlerine sahip fanlar üretilebilir. Seçim yapılırken ürünün teknik performans değerleri karşılaştırılmalıdır.

Filtreli fanın filtresi ne zaman değiştirilmelidir?

Değişim süresi ortamın toz yoğunluğuna ve fanın çalışma süresine bağlıdır. Filtrenin görünür şekilde kirlenmesi veya hava akışında belirgin azalma oluşması bakım gerektiğinin göstergesi olabilir.

Fan sürekli çalışmalı mı?

Uygulamaya bağlıdır. Pano fanları termostat yardımıyla yalnızca belirlenen sıcaklık seviyesinin üzerinde çalıştırılabilir. Bu yöntem gereksiz çalışma süresini azaltabilir.

Filtreli fan pano sıcaklığını ortam sıcaklığının altına düşürür mü?

Hayır. Filtreli fan aktif soğutma sistemi değildir; dış ortam havasını kullanır. Ortam sıcaklığından daha düşük bir pano sıcaklığı gerektiğinde pano kliması veya uygun kapalı devre soğutma çözümü değerlendirilmelidir.

Santrifüj fan mı aksiyel fan mı daha sessizdir?

Fan tipine bakarak kesin bir sonuç vermek mümkün değildir. Ses seviyesi fan çapı, devir, motor, kanat geometrisi, çalışma noktası ve montaj koşullarına göre değişir. Karşılaştırma yapılırken üreticinin dB(A) değerleri incelenmelidir.

Fan seçerken en önemli kriter nedir?

Tek bir kriter yoktur. Hava debisi ile sistem basıncının birlikte değerlendirilmesi fan seçiminin temelini oluşturur. Bunun yanında sıcaklık, çalışma gerilimi, gürültü, montaj alanı, IP sınıfı ve ortam koşulları da değerlendirilmelidir.

Özetle Hangi Fan Tipi Tercih Edilmeli?

Doğru fan seçimi uygulamanın ihtiyaçlarına göre yapılmalıdır.

• Yüksek debi ve düşük sistem direnci: Aksiyel fan
• Daha yüksek basınç: Santrifüj / radyal fan
• Kompakt yapı ve dengeli basınç-debi: Karma akışlı fan
• Elektrik panosu: Filtreli pano fanı
• Pano üstünden tahliye: Pano tepe fanı
• Kanal sistemi: Sistem basıncına göre kanal tipi aksiyel, santrifüj veya karma akışlı fan
• Otopark ve tünel: Jet fan
• Yangın duman tahliyesi: Uygun sertifikalı duman tahliye fanı
• Patlayıcı atmosfer: Uygun Ex / ATEX fan
• Yüksek sıcaklık: Yüksek sıcaklık fanı
• Kimyasal ortam: Korozyona dayanıklı fan

Fan seçiminde yalnızca ürünün fiziksel boyutuna veya maksimum hava debisine bakmak yerine, sistemin ihtiyaç duyduğu hava debisi ve basınç çalışma noktası birlikte değerlendirilmelidir.

Avrupa Otomasyon üzerinden endüstriyel fan, pano iklimlendirme, filtreli fan ve menfez çözümlerini inceleyebilir; projenizin teknik gereksinimlerine uygun ürün alternatiflerini karşılaştırabilirsiniz.

Filtreli Fanlar ve Menfezleri İnceleyin →

Pano Tepe Fanlarını İnceleyin →

Plastim Pano İklimlendirme Ürünlerini İnceleyin →
